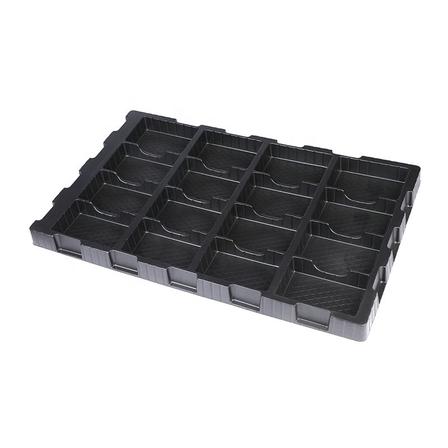

細看繼電器吸塑托盤五大核心細節，看懂精密元器件周轉包裝的專業門檻

在工控、汽車電子、新能源生產線，繼電器屬于觸點、線圈、引腳高度精密的敏感元器件，微小靜電、引腳刮傷、粉塵附著、托盤翹曲，都會造成批量隱性不良。很多采購只對比價格，忽略繼電器吸塑托盤的材質、型腔、成型、潔凈、周轉結構細節，長期拉高返修與報廢成本。

深圳市嘉寶包裝專注繼電器 PCB 元器件防靜電吸塑托盤定制，從原料到成品嚴控每一處工藝細節，適配信號繼電器、電磁繼電器、功率繼電器、車載繼電器全工序周轉，今天拆解一套合格電子吸塑托盤不能省略的工藝細節。

一、防靜電材質細節：區分噴涂短效與原生長效，杜絕繼電器 ESD 擊穿

市面上低價繼電器吸塑托盤多采用表面噴涂防靜電液，短期阻值達標，周轉幾十次后涂層磨損脫落，電阻飄移至絕緣區間，車間摩擦產生的高壓靜電直接擊穿繼電器線圈與 PCB 焊盤。

專業繼電器防靜電吸塑托盤采用基材內置導電母粒改性工藝，碳粉、防靜電助劑均勻融合 PS/PET 原生片材，一體成型無額外涂層：

耗散型防靜電款：表面電阻穩定 10?~10?Ω，適配常規信號繼電器、家電繼電器，不受溫濕度變化影響；

導電級加厚款：103~10?Ω，用于車載功率繼電器、儲能高壓繼電器等高敏感元器件；

材質細分細節：防靜電 PS 剛性強、成本適中，是繼電器托盤主流；防靜電 PET 韌性高、不掉粉，適合鍍金觸點繼電器；PP 耐溫款可適配回流焊前置周轉。

原料進廠每批次做表面電阻抽檢，留存檢測報告，完全匹配 IATF16949 汽車電子防靜電標準，從原材料規避靜電損傷隱患。

二、模具型腔細節：微米級仿形，專門避讓繼電器引腳與焊點

繼電器引腳纖細、底部焊盤凸起、側邊線圈突出，通用無定制吸塑托盤無專屬避讓結構，轉運時引腳擠壓變形、焊點相互摩擦刮花，SMT 自動化擺盤頻繁卡盤停機。

我廠繼電器吸塑托盤模具全流程自主 CNC 精雕，模具公差控制 ±0.05mm，針對繼電器結構做多層細節優化：

獨立分格型腔：單顆繼電器單獨卡位，四周限位擋邊，搬運無左右晃動，避免觸點互相磕碰；

引腳下沉避空槽：型腔底部預留引腳凹槽，懸空托舉繼電器主體，完全不擠壓金屬引腳；

PCB 加高支撐筋：承載繼電器 PCB 區域抬高，避開表面焊點、鍍金觸點，杜絕線路刮傷、觸點氧化；

底部真空吸附孔：均勻排布小孔，適配 SMT 機械手、AGV 自動上下料，平面度誤差≤±0.1mm，托盤不翹曲、不卡設備；

邊角圓弧處理：所有型腔內壁、托盤外框做 R 角打磨，無尖銳毛刺，防止劃傷電路板與元器件絕緣層。

開模前技術團隊對接客戶繼電器 3D 圖紙、實物樣品，反復試模調整型腔深度、卡位間距，兼顧防護性能與產線自動化效率。

三、真空成型工藝細節：溫控、冷卻、壁厚把控，托盤循環不易開裂發白

吸塑成型溫度、冷卻時長、片材厚度，直接決定繼電器吸塑托盤使用壽命與承重能力，小作坊粗放加工易出現壁厚不均、局部變薄、堆疊受壓開裂問題。

標準化成型細節管控：

分段紅外恒溫加熱：根據片材厚度 0.5~1.2mm 精準調節爐溫，PS 材質 160℃均勻軟化，避免局部過熱變薄、材質變脆；

水循環同步冷卻：成型后 30 秒快速水冷定型，托盤內應力均勻，長期堆疊不易變形翹曲；

壁厚均勻管控：型腔底部、承重邊緣加厚，側壁均勻拉伸，重載周轉不易發白、起粉；

全自動沖裁修邊：激光 / 液壓沖床一體裁邊，托盤邊緣平整無毛邊，不會脫落塑料碎屑污染繼電器觸點。

常規 0.8mm 防靜電 PS 托盤可循環周轉上千次，空盤可嵌套收納，回程物流體積縮減一半，大幅降低工廠包裝耗材與倉儲成本。

四、無塵生產潔凈細節：十萬級車間密封生產，杜絕粉塵污染繼電器觸點

繼電器內部觸點間隙極小，空氣中毛發、塑料粉塵、油污顆粒附著后，會導致接觸電阻異常、通電失靈，汽車、新能源繼電器客戶驗廠對托盤潔凈度有硬性要求。

我廠 5000㎡標準化廠房配套十萬級無塵主車間、萬級局部潔凈棚，繼電器防靜電吸塑托盤全流程密閉生產：

片材上線前除塵靜電吹掃，去除原料表面浮塵；

成型、裁切、分揀全工序無塵車間內完成，工作人員穿戴無塵服、無塵鞋；

成品二次高壓氣吹清潔，清除型腔細微碎屑；

潔凈密封打包：成品單獨裝入防靜電 PE 袋，外層防潮紙箱封裝，出廠無二次污染。

整套生產流程符合 ISO14001、RoHS、REACH 環保標準，無重金屬析出，可直接進入汽車電子、儲能設備無塵車間使用。

五、堆疊周轉結構細節：分層承重卡扣，裝滿物料不壓損元器件

繼電器 PCB 自帶元器件，滿載堆疊極易出現上層托盤底部擠壓下方繼電器，造成線圈破損、引腳彎折，專業托盤在邊緣結構做多層防護設計：

上下對位堆疊卡扣：托盤四角設計凹凸定位槽，堆疊時精準卡位不偏移，杜絕滑盤傾倒；

加高承重邊框：載荷集中在托盤外框，型腔內部懸空，上層托盤底部不觸碰繼電器元器件；

多規格適配：可加裝配套防塵上蓋，用于半成品倉儲長途出貨；支持適配標準電子周轉箱、自動化料架尺寸；

輕量化加厚平衡：承重區域加厚，非受力區域合理減薄，兼顧強度與輕量化，人工搬運不易疲勞。

六、采購繼電器吸塑托盤，重點核查這 4 處細節避坑

查防靜電工藝：索要表面電阻檢測報告，優先選原生改性材質，拒絕短效噴涂托盤；

看模具精度：樣品上機測試，觀察繼電器擺放是否晃動、機械手是否卡盤、引腳有無擠壓痕跡；

驗生產環境：高端車載、工控繼電器訂單，務必確認廠家有無無塵車間、IATF16949 資質；

吸塑托盤做工：內壁無毛刺、壁厚均勻、邊角圓潤，彎折不易發白脆裂，劣質回收料托盤一折即碎。

如果您正在定制適配信號繼電器、功率繼電器、車載繼電器 PCB 的繼電器防靜電吸塑托盤，看重材質、模具、潔凈度、周轉結構全細節管控，可聯系深圳嘉寶包裝。28 年精密電子吸塑源頭廠，自有模具車間、十萬級無塵產線，提供圖紙免費結構優化、24 小時快速打樣，批量供貨穩定，一站式解決繼電器元器件 ESD 防護與自動化周轉難題。
